「精密板金加工」
　鉄・ステンレス・アルミニウム・銅・真鍮等の金属板を様々な製品に変貌させる当社設備。これらの設備の相乗効果で、より良い製品をより早く確実に生産を行います。

　　各種板材から製品展開形状を切り出す機器

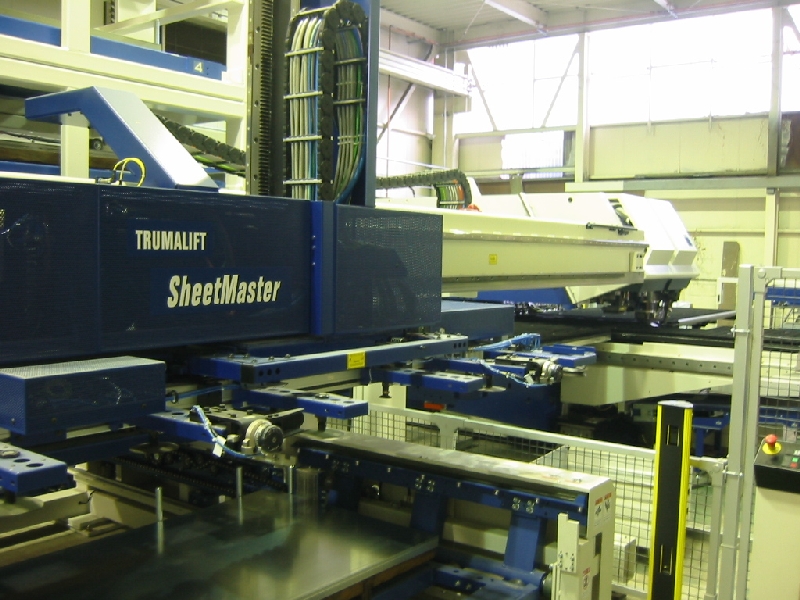

「TRUMPF　TC６０００L　SheetMaster」　（１機）　　

　　　　　独トルンプ社製パンチプレスレーザー複合機
　　　　　　　　　　・１９ツールステーション（内クランプ３）

• 　　　　　　　　　　　　打ち抜き・成型金型１９金型取付可能。
• 　　　　　　　　　　　　マルチツール仕様により１金型内に５若しくは１０の小径金型インストール可能。
• 　　　　　・TRUMPF製２．７ｋｗトレーザー発信機
• 　　　　　・自動材料供給製品搬出装置「SHEETMASTER」搭載
• 　　　　　・８段材料製品棚搭載
• 　　　＊加工範囲
• 　　　　　　　加工可能サイズ：２５００㍉×１２５０㍉（４×８）材
• 　　　　　　　加工可能板厚
• 　　　　　　　　　　　ｔ０．５～３．０（アルミニウム等軟鋼材レーザー無酸化切断）
• 　　　　　　　　　　　～ｔ１．５（真鍮材レーザー無酸化切断）
• 　　　　　　　　　　　ｔ０．５～４．０（鉄材レーザー無酸化切断）
• 　　　　　　　　　　　ｔ０．５～６．０（鉄材レーザー酸化切断）
• 　　　　　　　　　　　ｔ０．５～４．０（ステンレス材レーザー無酸化切断）

「AMADA　ARIES245Ⅱ」（１機）

　　　　アマダ社製CNCタレットパンチングプレスマシン
　　　　　　　　　　・３０ステーション（２AI）タレット
　　　　　　　　　　　　　　　　　３０金型（内オートインデックス×２）取付可能。
　　　　　　　　　　・エアブローシステム搭載
　　　　　　　　　　　　　　　　　抜きカス上がり防止
　　　　　　　　＊加工範囲
　　　　　　　　　　　　加工可能サイズ：２０００㍉×１０００㍉材
　　　　　　　　　　　　加工対応板厚
　　　　　　　　　　　　　　　　ｔ０．５～５．０（アルミニウム・真鍮等軟鋼材）
　　　　　　　　　　　　　　　　ｔ０．５～４．０（鉄材）
　　　　　　　　　　　　　　　　ｔ０．５～２．０（ステンレス材）

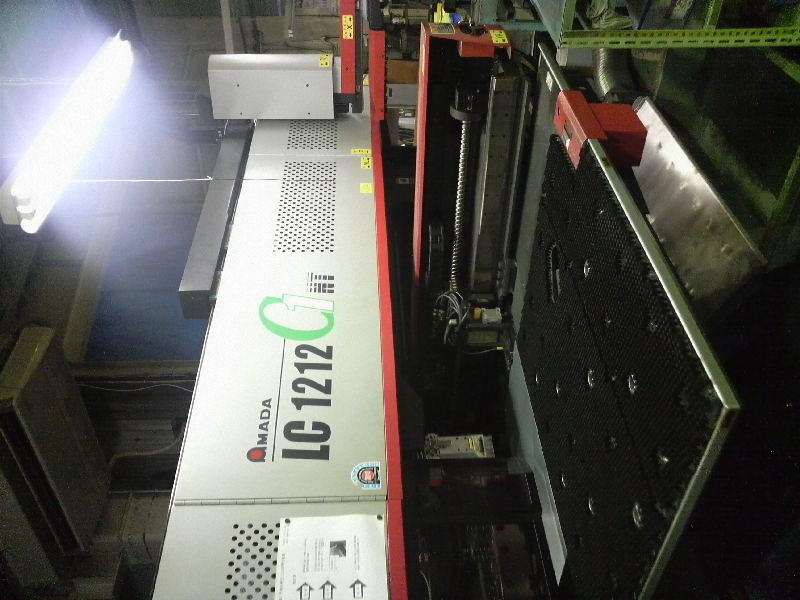

「AMADA　LC-1212C1 NT」（１機）

　　　　アマダ社製CNCタレットパンチングプレスレーザー複合機
　　　　　　　　　　・５４ステーション（１AI）タレット
　　　　　　　　　　　　　　　　　タッピング金型４種取付可能。
　　　　　　　　　　　　　　　　　ダイリフトアップテーブル仕様
　　　　　　　　　　・FANUC製　AF2000E-LLI2.5レーザー発振機
　　　　　　　　　　　　　　　　　（定格出力２ｋｗ：HPモード２．５ｋｗ）
　　　　　　　　　　・エアブローシステム搭載
　　　　　　　　　　　　　　　　　抜きカス上がり防止
　　　　　　　　＊加工範囲
　　　　　　　　　　　　加工可能サイズ：２５００㍉×１２５０㍉（４×８）材
　　　　　　　　　　　　加工適用板厚（弊社規程による。）
　　　　　　　　　　　　　　　　ｔ０．５～３．０（アルミニウム無酸化切断）
　　　　　　　　　　　　　　　　ｔ０．５～２．３（鉄材レーザー無酸化加工）　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　ｔ０．５～２．０（ステンレス材レーザー無酸化加工）

　　　　　　　　　　　　２０１１年３月１３日新規導入！！

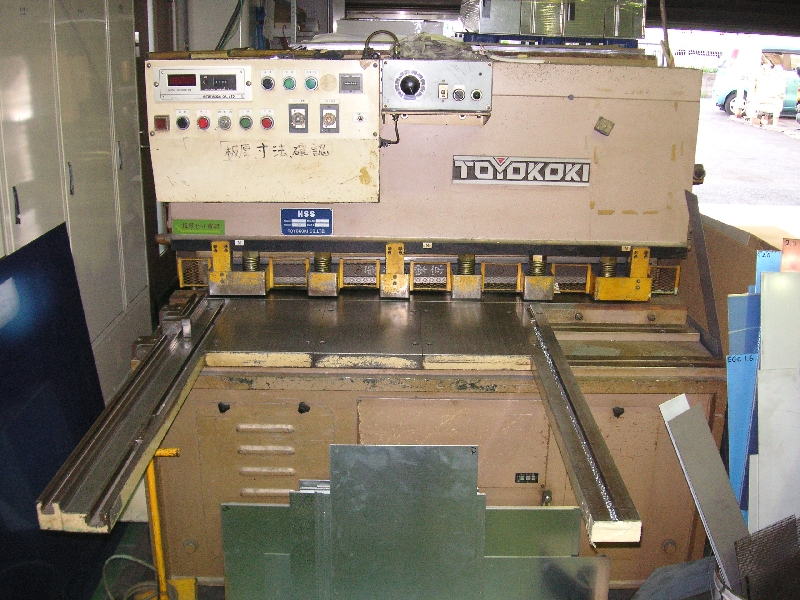

「東洋工機　HSS1245」 (１機）

　　　　東洋工機社製シャーリングマシン
　　　　　　　　　＊加工範囲
　　　　　　　　　　　　加工可能サイズ：1245㍉
　　　　　　　　　　　　加工可能板厚
　　　　　　　　　　　　　　　　ｔ０．５～５．０程度

　　切り出した製品に圧入作業、整形作業、曲げ行程を受け持つ機器

「AMADA　FBDⅢ－LD　５０１２」　（１機）　　

　　　　　アマダ社製プレスブレーキ
　　　　　　　　　　・加圧能力：５０ｔ
　　　　　　　　　　・最大曲長：１２５０㍉

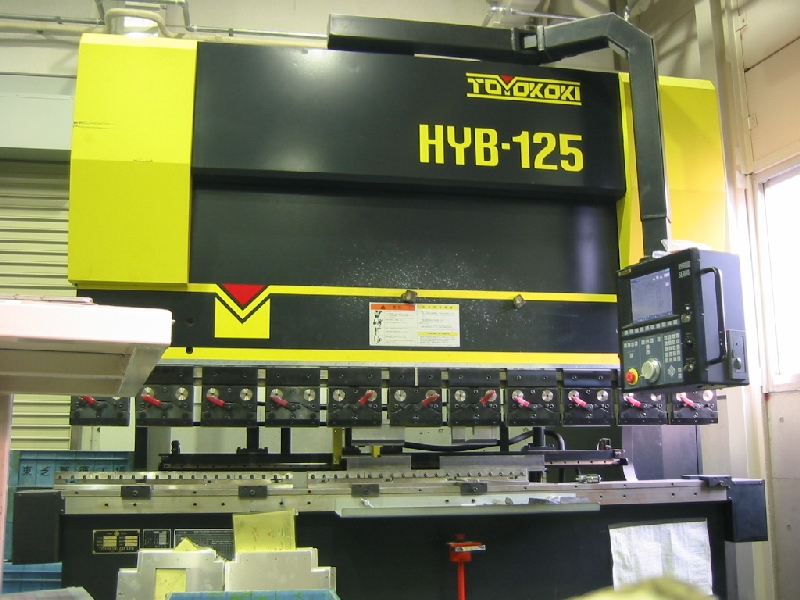

「東洋工機　HYB－１２５」（１機）

　　　　東洋工機社製ハイブリッドプレスブレーキ
　　　　　　　　　　・加圧能力：１２５ｔ
　　　　　　　　　　・最大曲長：２５００㍉

「東洋工機　HYB－６０」（１機）

　　　　東洋工機社製ハイブリッドプレスブレーキ
　　　　　　　　　　・加圧能力：６０ｔ
　　　　　　　　　　・最大曲長：２０００㍉

「東洋工機　HYB－３０６」（１機）

　　　　東洋工機社製ハイブリッドプレスブレーキ
　　　　　　　　　　・加圧能力：３０ｔ
　　　　　　　　　　・最大曲長：６００㍉

「ＡＭＡＤＡ　８３」（１機）

　　　　アマダ社製簡易型プレスブレーキ
　　　　　　　　　　・加圧能力：８ｔ
　　　　　　　　　　・最大曲長：３００㍉

　　ブランクされた製品に圧入ナットやスペーサー等を担う行程を受け持つ機器

「PANASONIC 改 カレイナット圧入機」　（１機）　　

　　　　　パナソニック社製スポット溶接機改
　　　　　・２パーツフィーダー自動供給装置付
　　　　　・POP製カレイナット圧入機

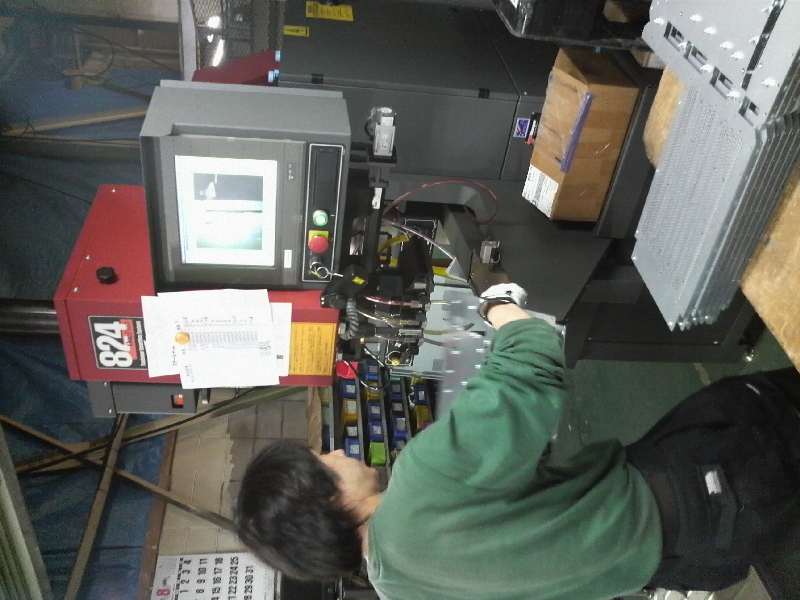

「HAEGER 824 OneTouch/WindowTouch」（1機）

　　　　　ヘガー社製インサーション機　
　　　　　・４パーツフィーダー自動供給装置付
　　　　　・NC機器搭載
　　　　　・ファスナー/スタッド/ナット/スペーサー圧入機
　　　　　　２０１２年４月新規導入！！　　　　　　　　　

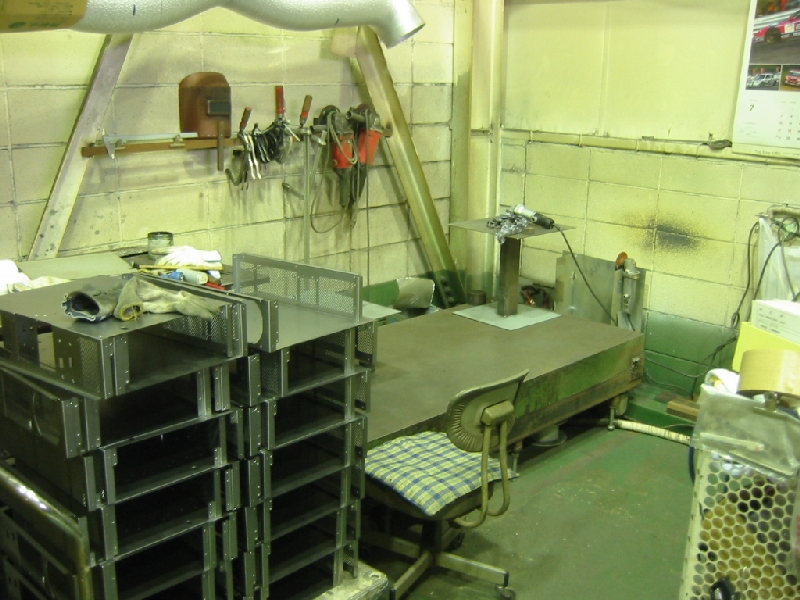

　　形状化された製品を結合、溶接行程を受け持つ機器

「PANASONIC KR-Ⅱ350」　（１機）　　

　　　　　パナソニック社製半自動溶接機　

「ダイヘン　DINAUTO-MINI」（2機）

　　　　　ダイヘン社製半自動溶接機　

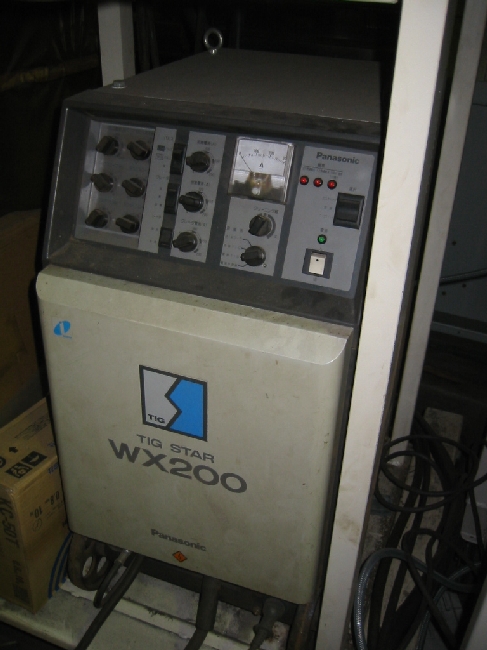

「PANASONIC　TIGSTAR WX200」（１機）

　　　　 パナソニック社製ＴＩＧ溶接機

「PANASONIC　YC-300WX4」（１機）

　　　　 パナソニック社製ＴＩＧ溶接機

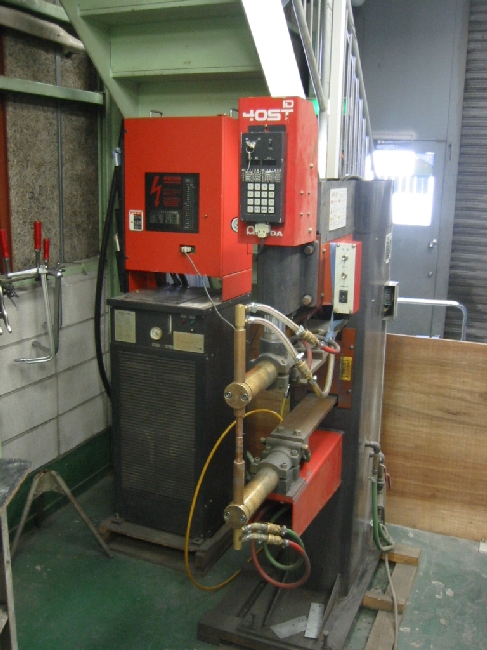

「AMADA　ID40-ST」（１機）

　　　　アマダ社製インバーター式スポット溶接機
　　　　　　　　　　・出力電圧：３００Ｖ
　　　　　　　　　　・出力電流：６００A

＊アルミ材スポット溶接対応機　

「AMADA　TSⅢｓ－NT」（１機）

　　　　アマダ社製インバーター式テーブルスポット溶接機
　　　　　　　　　　・出力電圧：３００Ｖ
　　　　　　　　　　・出力電流：６００A

＊アルミ材スポット溶接対応機
＊NT装置により作業指示書等の作成や、溶接データBackUp可能　

　　　　　　２０１１年３月１３日新規導入！！
